Труба пнд ТУ техническая - в этом разделе мы расскажем о технических характеристиках пнд труб по ТУ, ценах за метр технической пнд трубы, отличительных особенностях  выбора технических ПЭ труб.

Узнать цены или купить техническую пнд трубу можно кликнув на  прайс-лист

Техническая пнд труба это продукт извготовленный из гранул полиэтилена низкого давления ПНД полученного в результате вторичной переработки отходов полиэтилена. Для большинства технических пнд труб свойствены характеристики обычных ГОСТовских ПЭ труб, в частности: наружный и внутренний диаметр, толщина стенки и номенклатура по параметру SDR.

Технические пнд трубы изготавливаются методом экструзии на специальном оборудовании по ТУ разработаным и зарегистрированным конкретным заводом производителем.

Очень часто в проектной документации проектировщики указывают противоречивые требоания к Техническим ПНД трубам, например "Труба ПНД ПЭ100 техническая SDR17 d 160x9.5мм ГОСТ18599-2001", чем вводят в глубочайшее заблуждение как продавцов- производителей, так и строителей которым предстоит купить материал в соответсвии с проектной документацией а именно: "Труба ПНД ПЭ100 техническая SDR17 d 160x9.5мм ГОСТ18599-2001".

Как поступить в данной ситуации?

Изучаем раздел в котором запроектирована "Труба ПНД ПЭ100 техническая SDR17 d 160x9.5мм ГОСТ18599-2001".

если труба предназначена для кабеля, гильзы, ливневой канализации, пожарного непитьевого водопровода под низким давлением, а метод укладки не предусматривает горизонтально-направленое бурение, т.е. укладка в траншею значит вам нужна обычная техническая труба по ТУ.

Противоречивость данного проектного решения ракрывается из названия материала "Труба ПНД ПЭ100 техническая SDR17 d 160x9.5мм ГОСТ18599-2001".

Тут важно понимать:

• Либо ПЭ100 - либо техническая пнд труба,

• Труба может быть либо Технической ПНД-либо по ГОСТу например 18599-2001(питьевая пнд труба),
• Технические ПНД трубы рвутся при проколе в грунте методом ГНБ, поэтому даже под кабель, ГНБ-шники используют Питьевую трубу по ГОСТ.
• Технические трубы ПНД нельзя использовать для питьевого водоснабжения, т.к. история происхождения исходного сырья никак не отслеживается, можно отравить людей.

Почему техническую пнд трубу не применяют для ГНБ?

Многие скажут, как не используют? -Мы же колем?

Тем не менее, риск порвать Техничку ПНД очень велик, есть умельцы принаровившиеся колоть Технические трубы ПНД метдом ГНБ, они нашли свой уникальный завод, изготавливающий трубы из отходов ГОСТовской трубы и  очень  избирательно относятся к грунтам в которых будет выполнено прокол, как говорится "Кто не рискует - тот работает 2 через 2 рядом с домом".

Почему ПНД техническая рвется ?

Вторичное сырье попадая с мусорки в переработку - отмывается водой от грязи.

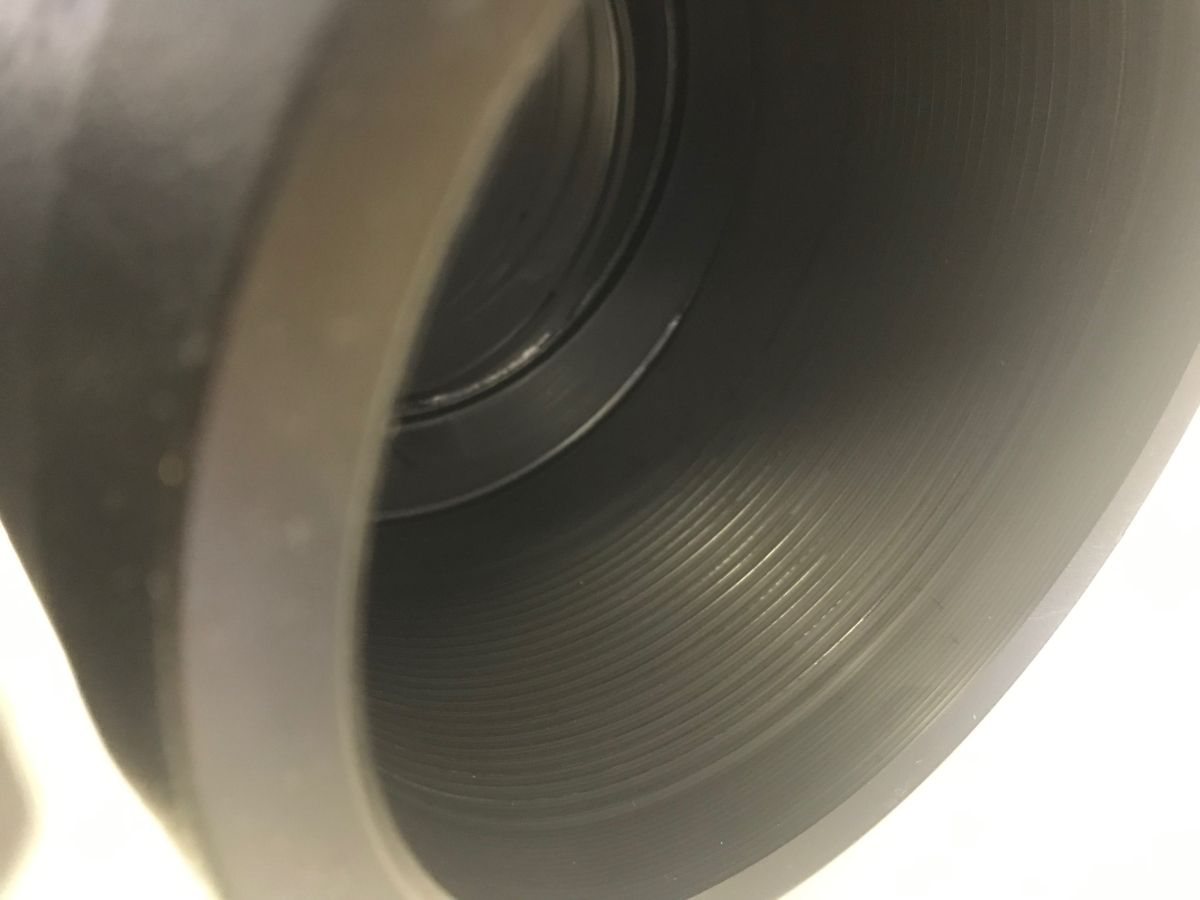

Гранулы содержат капельки воды, которые при нагреве в экструдере, образуют паровые полости, таким образом Технические пнд трубы часто имеют пористуюструктуру на срезе, те такую как шоколад воздушный, но этого достаточно, чтобы при натяжении порваться.

 Что касается цвета технической ПНД трубы ТУ.

Она черная, иногда темно-серая. Некоторые заводы изготавливают ее с синими , зелеными или красными продольными полосами. Чаще всего технические пнд трубы не имеют никакой маркировки, даже полос.

Нередко перед менеджером по закупкам стоит вопрос поиска трубы пнд, он набирает в Яндексе поисковый запрос "ПНД труба купить" и на экране выводится множество предложений от рекламодателей, а также товарные страницы сайтов в органической выдаче. Прозвонив несколько компаний менеджер обнаруживает, что разговаривает на разных языках с продажниками. Диалог состоялся, но понимания о достигнутых договоренностях в голове нет. И вот он мается от встречных вопросов между инженером и проектой документацией.

Как и какую пнд трубу выбрать?

1. Прежде чем звонить поанализируйте ведомость материалов.

Выберите любую позицию полиэтиленовых труб из списка.

Например вы выбрали "Труба питьевая ПЭ 100 SDR17 d 110x6.6 ГОСТ 18599-2001 хлыст 12 м" - такая формулировка наиболее четко описывает продукт заложенный в проект.

• "Труба питьевая"- говорит вам о транспортируемой среде, питьевая труба для строительства водопровода,помимо водопроводов, данный тип пнд труб часто используют для прокладке кабельных сетей методом горизонтального направленного бурения ГНБ. Визуально труба гладкая, глянцевая с синей продольной полосой
• ПЭ 100 (он же ПЭ 80)- это марка сырья полиэтиленовой гранулы используемой при производстве Питьевых и Газовых пнд труб. Часто в проектах, особенно в старых, можно встретить ПЭ80, эта марка сырья несколько лет как не используется в экструзии (производстве) полиэтиленовых труб. В настоящее время все заводы выпускают ПЭ трубы только из марок полиэтилена ПЭ 100 и выше.
• d 110x6.6 мм - это характеристики размера пнд трубы по наружнему диаметру и толщине стенки, где 110 мм это диаметр, а 6,6мм соответственно ее толщина.
• SDR 17 - это международное обозначение соотношения наружнего диаметра к толщине стенки конкретной полиэтиленовой трубы, простыми словами если вы разделите диаметр 110 на толщину стенки 6,6 то получите число 16,66 при округлении корого получается 17, к слову пнд трубы в SDR 17 являются самыми популярными при производстве работ по монтажу полиэитленовых трубопроводов. Если в проекте указана труба "Труба Питьевая ПЭ 80 d 110x4.2 SDR26 ГОСТ 18599-2001", а поставщик говорит, что такой трубы у него нет и сроки производства не понятны ввиду недостаточной для запуска экструзионной линии партии пнд труб, не стоит переживать на этот счет, данный типоразмер пнд труб легко меняется на SDR17.6 или SDR17, по номинальному давлению внутри трубопровода эти трубы более прочные и всегда в наличии, проблем со сдачей технадзору таким образом замененных труб у вас не возникнет. Да они будут дороже в 1,5 раза, но вариантов  по большому счету у вас больше нет. Это не заговор производителей ПНД труб, а особенности технологического процесса при производстве труб, а именно, для безубыточного запуска экструдера - необходима партия труб  не менее 2 тонн. Таблица с весом пнд труб представлена ниже.
• ГОСТ-у пнд труб бывает двух видов, для питьевых труб 18599-2001 и для газовых труб ГОСТ Р5838-2009, ссылка на гост говорит о высоких трубованиях предъявляемых к качеству ПЭ труб. Подтверждается ГОСТ Сертификатом Соответсвия и паспортом на конкретную партию труб, проверить паспорт можно и по самой трубе, обратив внимание на маркировку нанесенную на поверхность готовой полиэтиленовой трубы. Она содержит наименование продукта "Труба питьевая ПЭ 100 SDR17 d 110x6.6 ГОСТ 18599-2001 хлыст 12 м", завод производитель например PolyPlastic,  номер паритии (обычно состоит из 4 цифр)-этот же номер партии должен быть указан и в паспорте, насечки с метражем на каждый метр трубы.
• Хлыст или бухта - заводы производят трубы, как в бухтах, так и в отрезках, соответсвенно отпускают продукцию кратно длине выпускаемой партии. Например трубы по 40 диаметр выпускаются в бухтах по 50-100-150-200 метров, всегда уточняйте какие бухты есть в наличии. Начиная с 50 диаметра и по 110 включительно вы можете приорести трубы в бухтах по 50-100 метров и в отрезках по 12-13метров, очень редко, но встречаются и 6 метровые трубы. Диаметр 125 и выше отпускается исключительно в отрезках по 6м(редко)-12-13м. Учитывайте эти нюансы при заказе и составлении сметы на полиэтиленовые трубы.
• Давление - или PN которое выдержавают пнд трубы прямопропорционально толщине их стенки и привязано к параметру SDR, распространяется на все трубы ПЭ в данном SDR (см. таблицу "Вес ПНД труб")
• "Газовые трубы" - маркировка говорит вам о транспортируемой среде, газовая труба для строительства газопровода, данный тип пнд труб используют для прокладке газопровода траншейным методом и  методом горизонтального направленного бурения ГНБ. Визуально труба гладкая, глянцевая с желтой продольной полосой
• "Технические трубы" - используются для монтажа ливневой и кабельной канализации, трубы имеют пористую структуру, матовый окрас от черного серого оттенка, полосы обычно не наносятся, хотя встречаются и с синей и зеленой и с белой полосой, маркировка наносится по усмотрению производителя. Соединяются технические пнд трубы стыковой сваркой, канализационой ПП ПВХ муфтоу, электросварной муфтой, Метод укладки - траншейная, под ГНБ прокол не используется, для ГНБ используют "техническую трубу ГНБ", она содержит больше первичного сырья ПЭ 100 ПЭ 63. За счет этого снижается пористость технической ПНД трубы, возникающая в процессе испарения влаги от мытья гранулы вторичного сырья загруженной в экструзионную линию.
• Двухслойные пнд трубы - это современный и более совершенный аналог ПНД труб по ГОСТ 18599-2001 и ГОСТ Р50838-2009, с тонкой зашитной оболочкой из полипропилена синего и желтого цвета для воды и газа соответсвенно, сырьем для основной трубы служит полиэтилен ПЭ100 и PE100-RC (Resistant to crash услойчивый к разрушению) см. фото.
•
• Трехслойные и негорючие трубы - существуют еще и трехслойные PE100 RC ПНД трубы их отличает высокая прочность на растяжение при протяжке методом ГНБ, а также внутренний слой из материала с пониженым коэфициентом трения, что препятсвует заиливанию труб в процессе их эксплуатации (на фото справа). Кроме того существуют негорючие электротехнические трубы типа ПРОТЕКТОРФЛЕКС (например Труба ПРОТЕКТОРФЛЕКС БК 225/13,4 SDR17 T95C ТУ 2248-003-34311042-2015) и ГЕОПРО (напрмер Труба ГЕОПРО 160*14,6 т3 12м трехслойная негорючая) используются для защиты при прокладке кабельных сетей высокой мощности в процессе эксплуатации которых выделяется много тепловой энергии.

Разные разделы ведомости могут содержать одинаковые пнд трубы в нарезке различным метражем.

Просуммируйте идентичные материалы, это позволит вам понимать фактическое количество труб каждого размера и не подвергнуть свою стройку риску недопоставки, лишних транспортных расходов, а также заморозки объекта на этапе ожидания производства недоставющего количества труб редкого вида, диаметра и толщины стенки.

Надеюсь мы помогли вам разобраться во многообразии рынка гладких ПНД труб.

Удачи вам в ваших делах!

Ваш Самотлор СтройСервис.

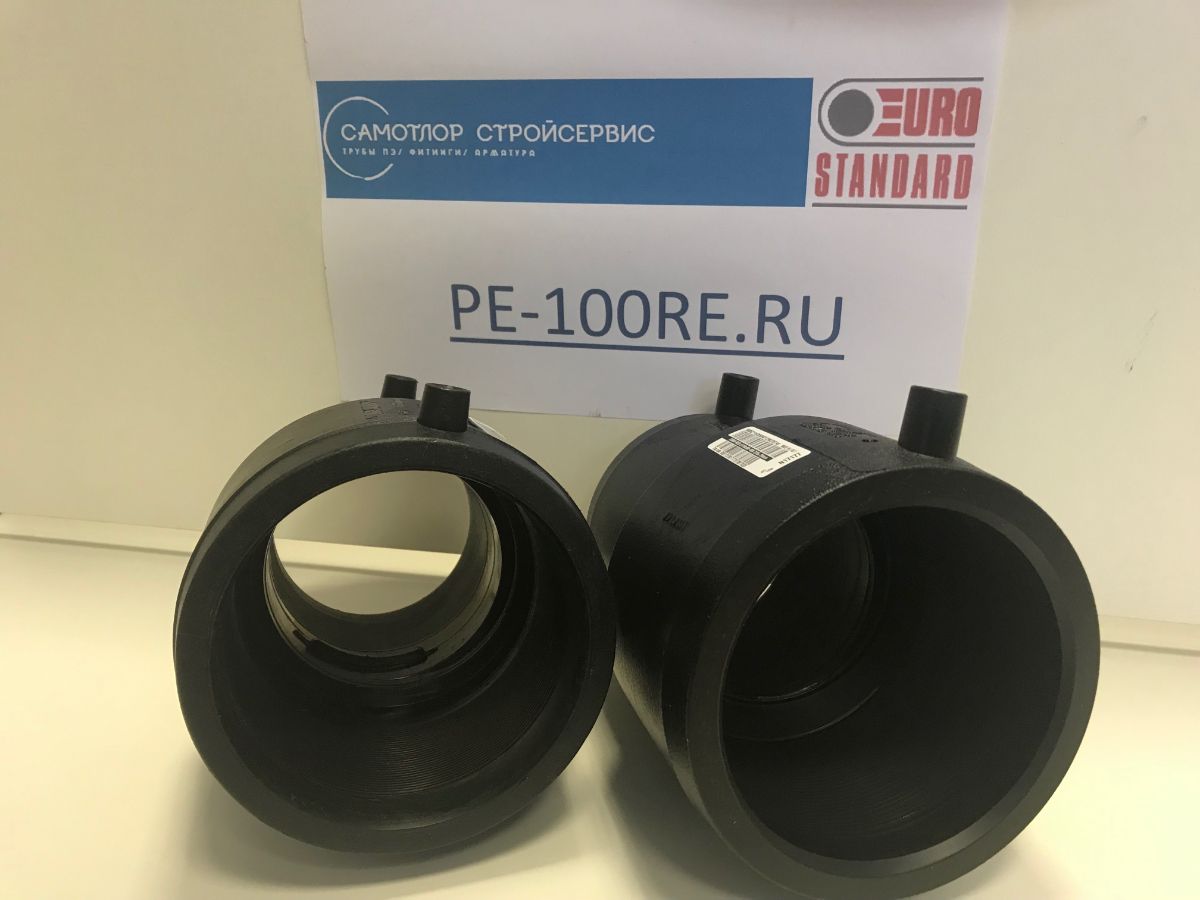

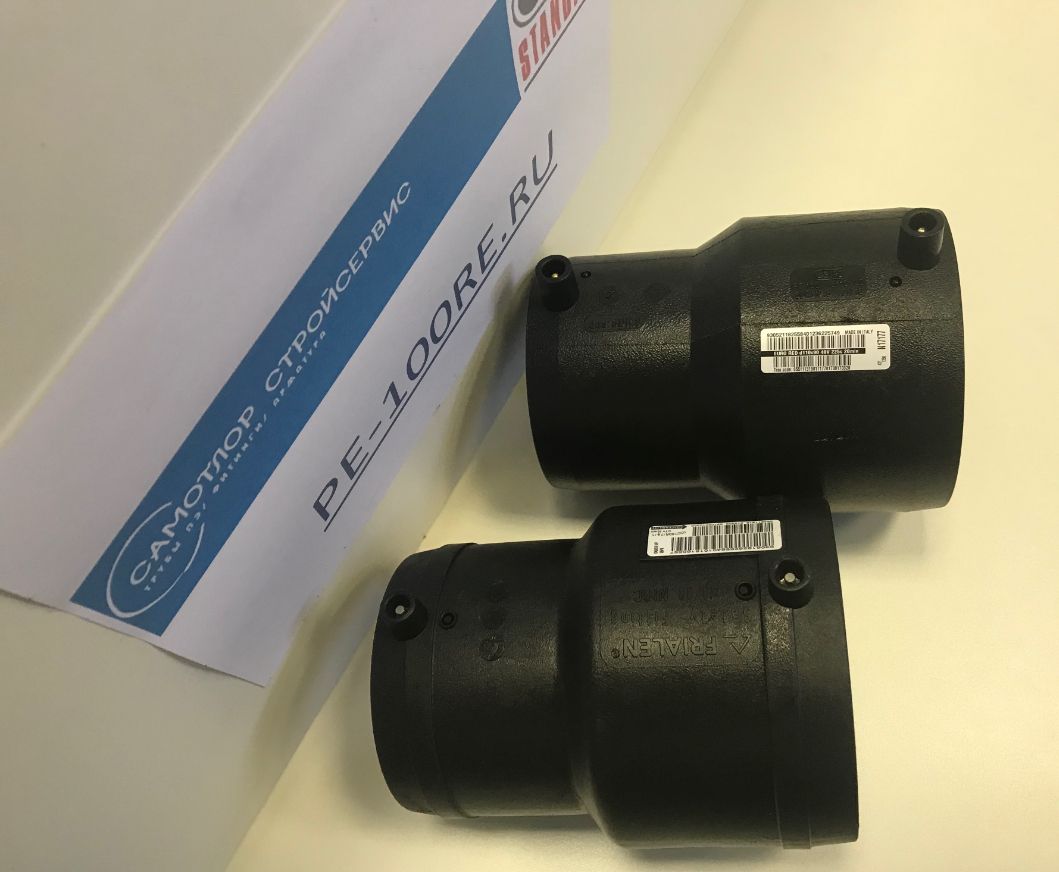

Мы провели анализ коммерческих предложений на электросварные муфты Georg Fisher +GF+  и Eurostandard, при идентичном качестве продукции сравнение выглядит наиболее корректным.

Электросварные муфты Георг Фишер, как и продукция от EUROSTANDARD выпускаются на территории евросоюза GF-Австрия, Eurostandard-Италия. Оба производителя предлагают электросварные муфты с закладым нагревательным элементом закрытого типа. Цельнолитые муфты из полиэтилена ПЭ 100 классифицируются согласно параметру SDR 11 SDR17 SDR 7.4 SDR 13.6 и идеально подходят для проведения сравнительного анализа конкурентоспособности коммерческих предложений.

Оба производителя отлично зарекомендовали себя при строительстве наружных инженерных по всему миру. Качеству продукции доверяют множество компаний, т.к. процент рекламаций по электросварным фитингам обоих производителей сведен к нулю. Итак, перейдем к самому интересному..

Прайс-лист на Электросварные муфты Georg Fisher vs прайс-лист на Электросварные муфты EUROSTANDARD.

Цены указаны в рублях по состоянию на 29 января 2019 года.

С уверенностью в 98% можно утверждать что электросварные муфты от EUROSTANDARD выгодней чем электросварные муфты от Georg Fischer.

В любом случае выбор за Вами.

ПНД фитинги для ПНД труб.

ПНД трубы получили широкое распространенние при строительстве наружных инженерных сетей для водопровода, газопровода и кабельной канализации. Благодаря низкому весу и высокой коррозийной стойкости трубы ПНД более долговечны относительно их стальных и чугунных аналогов. Если с прокладкой ПНД труб на длинных участках все поняно, ПНД трубы могут вариться в стык или с использоанием электросварных муфт, то для изменения направления трубопровода требуются фасонные изделия.

Компания Самотлор СтройСервис изготавливает все виды стандарных пнд фитингов методом стыковой сварки в заводских условиях.

Под стандартными пнд фитингами мы понимаем отводы пнд в диапазоне от 01 до 90 градусов, равнопроходные тройники из ПНД труб, косые тройники ПНД под 45 градусов, равнопроходные крестовины пнд, а также переходные элементы для ПНД трубопроводов - пнд втулки под прижимные фланцы, и переходы пнд редукции с понижением сечения трубопровода пнд.

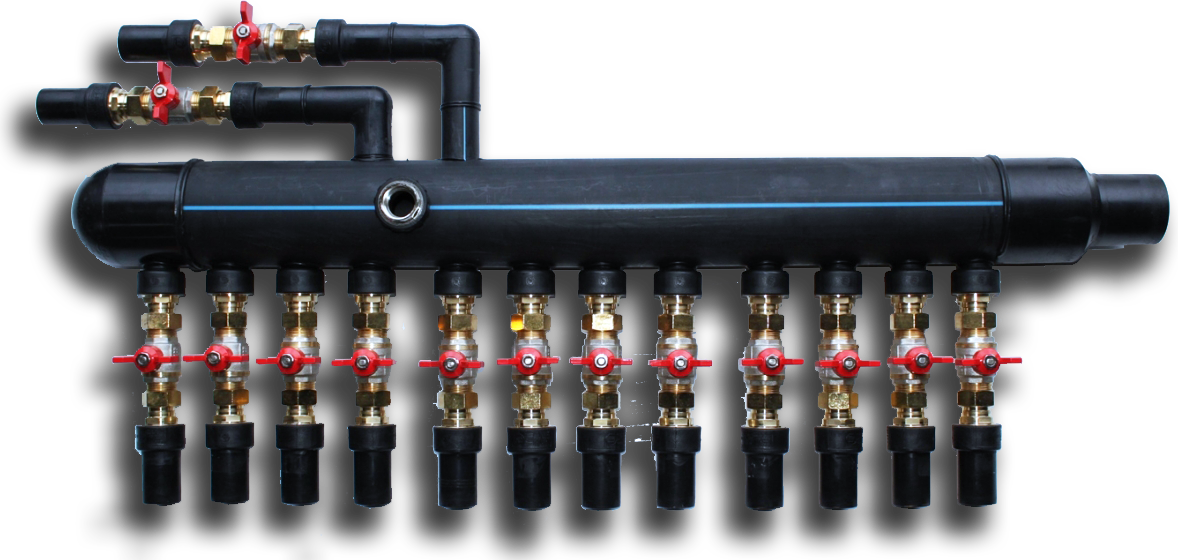

К нестандартным фитингам мы относим любые пнд фитиги сочетающие в себе комбинации стандартных фитингов ПНД и переходных элементов свареных по вашему заказу в заводских условиях. Так например для нас не составит труда изготовить Офланцеванный сварной сегментный тройник или крестовину ПНД с понижением проводящей способности по одной или нескольким сторонам. Такое изделие отлично интегрирует в трубопровод любые фланцевые задвижки, а если к данному изделию добавить переходной вкладыш пэ/латунь с наружней или внутренней резьбой, то в ваш трубопровод можно будет дополнить любым прибором учета.

Технология производства ПНД фитингов.

Производство ПНД фитингов, достаточно трудоемкое, но при этом относительно простое.

1. Подбирается труба необходимой длины, диаметра и толщины стенки в соответсвии с ГОСТ 18599-2001.

2. На ленточной пиле очуществляется распил на сегменты под необходиым углом.

3. Зачищаются и выравниваются кромки среза пнд труб напиленных на сегменты будущего ПНД фитинга.

4. Напиленные сегменты устанавливаются и фиксируются в оснастке стыкового сварочного аппарата.

5. Далее между двумя срезами помещается нагретое "зеркало" и расплавляет кромки труб по срезам.

6. После того как кромки пнд труб разогрелись до нужной температуры, гидравлика сжимает два сегмента ПНД фитинга и они спаиваются.

7. Ставится контрольная метка на загибах спаянных мест.

8. ПНД Фитинг или часть сегментного фитинга ПНД остывает.

9. Сварной Фитинг ПНД готов для перемещения на склад или для дальнейшей доработки, приварку втулок под фланец, переходов на меньший диаметр, приварку неразьемных соединений НСПС ПЭ/Сталь, переходов на латунную или стальную резьбу приварку к иному типу ПНД фитинга, а также инсталяцию в различного рода компоненты ижненерных сетей и резервуаров.

Сколько ПНД труб влезет в шаланду? Этот вопрос волнует практически каждого заказчика столкнувшегося с задачей доставки ПНД трубы на объект, ведь от грамотно спланированной поставки и расчета стоимости грузоперевозки зависит прибыльность строительно-монтажных работ. Для решения задачи по расчету стоимости перевозки ПЭ труб длиной 12 или 13м шаландой , а также тентованной фурой приводим таблицу с нормами загрузки автотранспорта ПНД трубами.

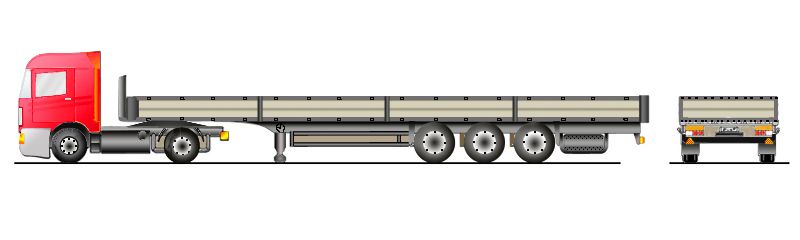

Стандартный габаритный размер  шаланды 12х2,45х2,6м.

Как расчитать количество ПНД труб при погрузке в шаланду с кониками или как пользоваться таблицей с нормами загрузки?

1. Изучите спецификацию материалов,

2. Выделите в ней ПНД трубы в отрезках по 12 или 13 метров,

3. Сформируйте список с сортаментом ПНД труб по диаметрам и количеству,

4. Начинайте заполнять  машину трубами большего диаметра,

5. Далее заполняйте полости (внутренний диаметр) ПЭ труб трубами меньшего диаметра по принципу матрешки,

(перегрузить шаладу ПНД трубами невозможно ввиду их малого веса, грузоподъемность шаланды 20 тонн)

6. Выполните подсчет загруженного количества пнд труб по метражу и сделайте операции по коррекции остатков и при необходимости повторите процедуру с оставшейся партией полиэтиленовых труб.

Таблица

Таблица с весом ПНД труб

Электросварные муфты -это фитинги для сварки ПНД труб, которые обрели свою популярность благодаря низкой трудоемкости  и высокой скорости монтажа.

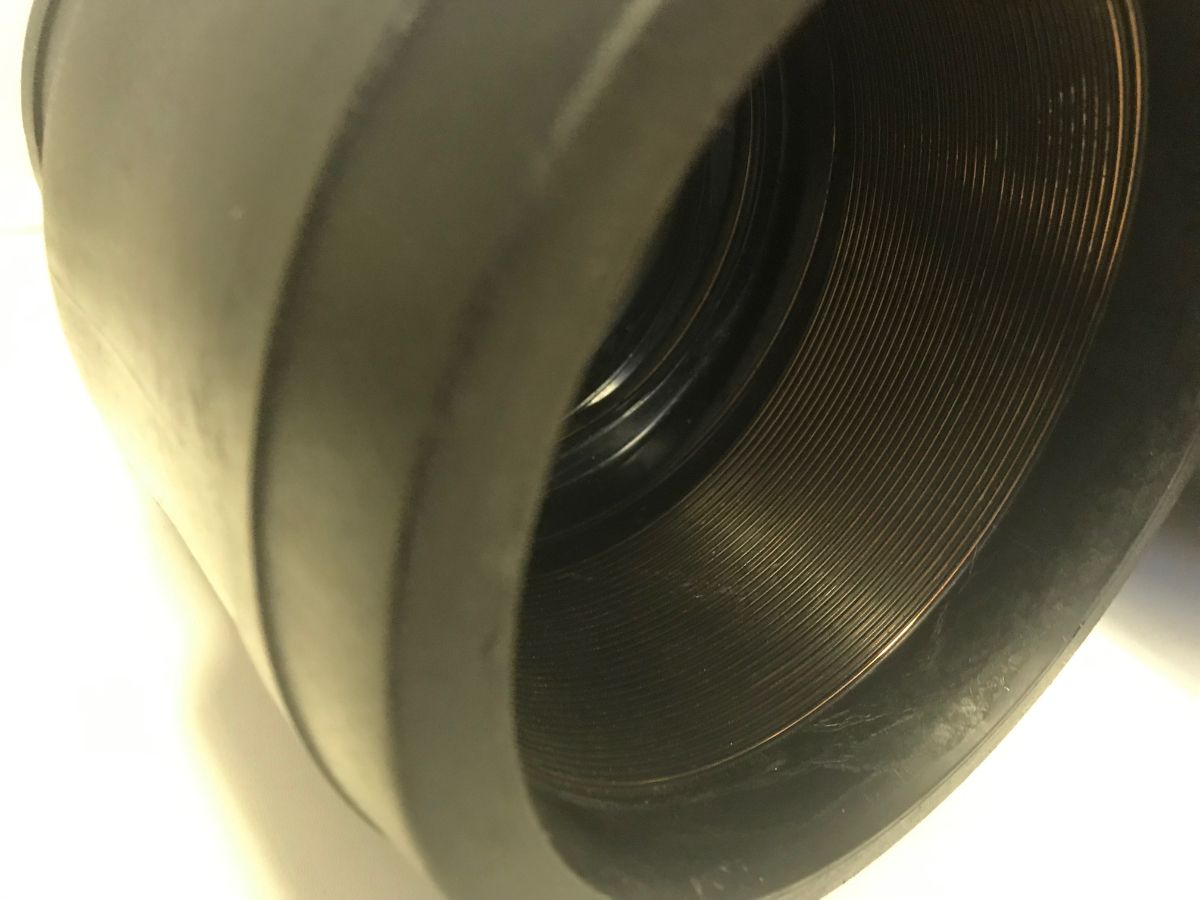

Что такое электросварная муфта ПНД? Муфта представляет собой цельнолитой цилиндр из полиэтилена марки ПЭ 100 или PE RC, внутренний диаметр которого соответсвует наружнему диаметру свариваемых пнд труб или изделий (фитингов и переходов) дополняющих трубопровод. Что касается конструкции электросварных ПНД муфт и фитингов в целом, то внутри каждой цельнолитой электросварной муфты заложен нагревательный элемент - медная проволока замыкающая контур электрической цепи при подаче на нее напряжения через клемы аппарата электрумуфтовой сварки с определеной силой тока, напряжения и продолжительностью сварки. Данное напряжение внутри замкнутой цепи вызывает накаливание закладного элемента, вследствие чего плавится полиэтилен внутри муфты и снаружи трубопровода, происходит спаивание или диффузия материалов. В результате, между двумя элеметнами трубопроводов получается стык высокой  прочности. Полиэтиленовые муфты бывают с внутренним упором, а также без внутреннего упора, как с открытой нагревательной спиралью так и с закрытой. Так например фитинги от FRIALEN имеют открытую нагревательную спираль, а электросварные фитинги от EUROSTANDARD-закрытую.

Смысл закрытой спирали сводися к тому, что в процессе хранения или ожидания сварки на спираль могут попасть влага, грязь  и прочие посторонние предметы, наличие которых может вызвать окисление меди и повлиять на качество сварки. Таким образом, приобретая элеткросварные фитинги от Евростандарт вы дополнительно застрахованы от непредвиденных обстоятельств на объекте, где свариваются полиэтиелновые трубопроводы электромуфтовым методом.

Как проверить качество сварки уже сваренных элеткросваных ПЭ Фитингов?

На внешней стороне фитинга присутсвую тонели с погруженными в них стержнаями из ПНД- это так называемые усы, по ним можно определить, не была ли нарушена геометрия при установке электросварного фитинга на ПНД трубопровод. В том случае, когда ус вылез наружу недостаточно или не вылез вовсе, означает что в этом мест электросварной фитинг, прилегает неплотно-соответсвенно при расплавлении внутренней поверхности фитинга какая то часть уса уходит в полость, что не позволяет ему быть выдавленным наружу- это не криминально, это характеризует уровень мастерствасварщика. Идеальной сваркой электросвавных ПНД муфт считается та , при которой оба уса вылезли из тоннелей на равную величину.
