Предстоит вопрос поиска трубы пнд? В Яндексе поисковый запрос "ПНД труба купить" выдает множество предложений от рекламодателей, а также товарные страницы сайтов в органической выдаче. Прозвонив несколько компаний вы  чувствуете, что разговариваете на разных языках с продавцами? Ощущение недосказанности заставляет вас метаться между инженером и проектой документацией.

Давайте разбираться вместе!

Как и какую пнд трубу выбрать?

1. Прежде чем звонить проанализируйте ведомость материалов.

Выберите любую позицию полиэтиленовых труб из списка.

Например вы выбрали "Труба питьевая ПЭ 100 SDR17 d 110x6.6 ГОСТ 18599-2001 хлыст 12 м" - такая формулировка наиболее четко описывает продукт заложенный в проект.


  • "Труба питьевая"- говорит вам о транспортируемой среде, питьевая труба для строительства водопровода,помимо водопроводов, данный тип пнд труб часто используют для прокладке кабельных сетей методом горизонтального направленного бурения ГНБ. Визуально труба гладкая, глянцевая с синей продольной полосой
  • ПЭ 100 (он же ПЭ 80)- это марка сырья полиэтиленовой гранулы используемой при производстве Питьевых и Газовых пнд труб. Часто в проектах, особенно в старых, можно встретить ПЭ80, эта марка сырья несколько лет как не используется в экструзии (производстве) полиэтиленовых труб. В настоящее время все заводы выпускают ПЭ трубы только из марок полиэтилена ПЭ 100 и выше.
  • d 110x6.6 мм - это характеристики размера пнд трубы по наружнему диаметру и толщине стенки, где 110 мм это диаметр, а 6,6мм соответственно ее толщина.
  • SDR 17 - это международное обозначение соотношения наружнего диаметра к толщине стенки конкретной полиэтиленовой трубы, простыми словами если вы разделите диаметр 110 на толщину стенки 6,6 то получите число 16,66 при округлении корого получается 17, к слову пнд трубы в SDR 17 являются самыми популярными при производстве работ по монтажу полиэитленовых трубопроводов. Если в проекте указана труба "Труба Питьевая ПЭ 80 d 110x4.2 SDR26 ГОСТ 18599-2001", а поставщик говорит, что такой трубы у него нет и сроки производства не понятны ввиду недостаточной для запуска экструзионной линии партии пнд труб, не стоит переживать на этот счет, данный типоразмер пнд труб легко меняется на SDR17.6 или SDR17, по номинальному давлению внутри трубопровода эти трубы более прочные и всегда в наличии, проблем со сдачей технадзору таким образом замененных труб у вас не возникнет. Да они будут дороже в 1,5 раза, но вариантов  по большому счету у вас больше нет. Это не заговор производителей ПНД труб, а особенности технологического процесса при производстве труб, а именно, для безубыточного запуска экструдера - необходима партия труб  не менее 2 тонн. Таблица с весом пнд труб представлена ниже.
  • ГОСТ-у пнд труб бывает двух видов, для питьевых труб 18599-2001 и для газовых труб ГОСТ Р5838-2009, ссылка на гост говорит о высоких трубованиях предъявляемых к качеству ПЭ труб. Подтверждается ГОСТ Сертификатом Соответсвия и паспортом на конкретную партию труб, проверить паспорт можно и по самой трубе, обратив внимание на маркировку нанесенную на поверхность готовой полиэтиленовой трубы. Она содержит наименование продукта "Труба питьевая ПЭ 100 SDR17 d 110x6.6 ГОСТ 18599-2001 хлыст 12 м", завод производитель например PolyPlastic,  номер паритии (обычно состоит из 4 цифр)-этот же номер партии должен быть указан и в паспорте, насечки с метражем на каждый метр трубы.
  • Хлыст или бухта - заводы производят трубы, как в бухтах, так и в отрезках, соответсвенно отпускают продукцию кратно длине выпускаемой партии. Например трубы по 40 диаметр выпускаются в бухтах по 50-100-150-200 метров, всегда уточняйте какие бухты есть в наличии. Начиная с 50 диаметра и по 110 включительно вы можете приорести трубы в бухтах по 50-100 метров и в отрезках по 12-13метров, очень редко, но встречаются и 6 метровые трубы. Диаметр 125 и выше отпускается исключительно в отрезках по 6м(редко)-12-13м. Учитывайте эти нюансы при заказе и составлении сметы на полиэтиленовые трубы.
  • Давление - или PN которое выдержавают пнд трубы прямопропорционально толщине их стенки и привязано к параметру SDR, распространяется на все трубы ПЭ в данном SDR (см. таблицу "Вес ПНД труб")

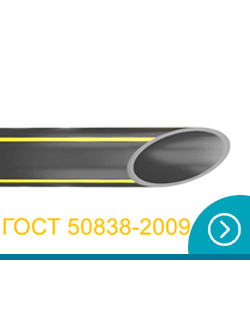

  • "Газовые трубы" - маркировка говорит вам о транспортируемой среде, газовая труба для строительства газопровода, данный тип пнд труб используют для прокладке газопровода траншейным методом и  методом горизонтального направленного бурения ГНБ. Визуально труба гладкая, глянцевая с желтой продольной полосой
  • "Технические трубы" - используются для монтажа ливневой и кабельной канализации, трубы имеют пористую структуру, матовый окрас от черного серого оттенка, полосы обычно не наносятся, хотя встречаются и с синей и зеленой и с белой полосой, маркировка наносится по усмотрению производителя. Соединяются технические пнд трубы стыковой сваркой, канализационой ПП ПВХ муфтоу, электросварной муфтой, Метод укладки - траншейная, под ГНБ прокол не используется, для ГНБ используют "техническую трубу ГНБ", она содержит больше первичного сырья ПЭ 100 ПЭ 63. За счет этого снижается пористость технической ПНД трубы, возникающая в процессе испарения влаги от мытья гранулы вторичного сырья загруженной в экструзионную линию.
  • Двухслойные пнд трубы - это современный и более совершенный аналог ПНД труб по ГОСТ 18599-2001 и ГОСТ Р50838-2009, с тонкой зашитной оболочкой из полипропилена синего и желтого цвета для воды и газа соответсвенно, сырьем для основной трубы служит полиэтилен ПЭ100 и PE100-RC (Resistant to crash услойчивый к разрушению) см. фото.
  • Двухслойная ПНД труба ПЭ100 и PE100-RC трехслойная ПНД труба
  • Трехслойные и негорючие трубы - существуют еще и трехслойные PE100 RC ПНД трубы их отличает высокая прочность на растяжение при протяжке методом ГНБ, а также внутренний слой из материала с пониженым коэфициентом трения, что препятсвует заиливанию труб в процессе их эксплуатации (на фото справа). Кроме того существуют негорючие электротехнические трубы типа ПРОТЕКТОРФЛЕКС (например Труба ПРОТЕКТОРФЛЕКС БК 225/13,4 SDR17 T95C ТУ 2248-003-34311042-2015) и ГЕОПРО (напрмер Труба ГЕОПРО 160*14,6 т3 12м трехслойная негорючая) используются для защиты при прокладке кабельных сетей высокой мощности в процессе эксплуатации которых выделяется много тепловой энергии.


Таблица "Вес пнд труб"

Наружный диаметр, мм Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг Толщина стенки, мм Вес, кг
ПЭ100 SDR26 ПЭ100 SDR21 ПЭ100 SDR17 ПЭ100 SDR13,6 ПЭ100 SDR11
PN 6,3 PN 8 PN 10 PN 12,5 PN 16
Трубы пнд (10 - 63 мм)
10 - - - - - - - - 2 0,051
16 - - - - - - - - 2 0,09
20 - - - - - - - - 2 0,116
25 - - - - - - 2 0,148 2,3 0,169
32 - - - - 2 0,193 2,4 0,229 3 0,277
40 - - - - 2,4 0,292 3 0,353 3,7 0,427
50 - - - - 3 0,449 3,7 0,545 4,6 0,663
63 - - - - 3,8 0,715 4,7 0,869 5,8 1,05
Трубы пнд (75 - 630 мм)
75 - - - - 4,5 1,01 5,6 1,23 6,8 1,46
90 - - 4,3 1,18 5,4 1,45 6,7 1,76 8,2 2,12
110 4,2 1,42 5,3 1,77 6,6 2,16 8,1 2,61 10 3,14
125 4,8 1,83 6 2,26 7,4 2,75 9,2 3,37 11,4 4,08
140 5,4 2,31 6,7 2,83 8,3 3,46 10,3 4,22 12,7 5,08
160 6,2 3,03 7,7 3,71 9,5 4,51 11,8 5,5 14,6 6,67
180 6,9 3,78 8,6 4,66 10,7 5,71 13,3 6,98 16,4 8,43
200 7,7 4,68 9,6 5,77 11,9 7,04 14,7 8,56 18,2 10,4
225 8,6 5,88 10,8 7,29 13,4 8,94 16,6 10,9 20,5 13,2
250 9,6 7,29 11,9 8,92 14,8 11 18,4 13,4 22,7 16,2
280 10,7 9,09 13,4 11,3 16,6 13,8 20,6 16,8 25,4 20,3
315 12,1 11,6 15 14,2 18,7 17,4 23,2 21,3 28,6 25,7
355 13,6 14,6 16,9 18 21,1 22,2 26,1 27 32,2 32,6
400 15,3 18,6 19,1 22,9 23,7 28 29,4 34,2 36,3 41,4
450 17,2 23,5 21,5 29 26,7 35,5 33,1 43,3 40,9 52,4
500 19,1 29 23,9 35,8 29,7 43,9 36,8 53,5 45,4 64,7
560 21,4 36,3 26,7 44,8 33,2 55 41,2 67,1 50,8 81
630 24,1 46 30 56,5 37,4 69,6 46,3 84,8 57,2 103
Трубы пнд (710 - 1600 мм)
710 27,2 58,5 33,9 72,1 42,1 88,4 52,2 108 64,5 131
800 30,6 74,1 38,1 91,4 47,4 112 58,8 137 72,6 170
900 34,4 93,8 42,9 116 53,3 142 66,1 173 81,7 212
1000 38,2 116 47,7 143 59,3 175 73,5 214 90.8 261,16
1200 45,9 167 57,2 206 71,1 252 88,2 310,91 - -
1400 53,5 277 66,7 280 83 - 102,9 422,96 - -
1600 61,2 296 76,2 - 94,8 452,21 - - - -

Разные разделы ведомости могут содержать одинаковые пнд трубы в нарезке различным метражем.

Просуммируйте идентичные материалы, это позволит вам понимать фактическое количество труб каждого размера и не подвергнуть свою стройку риску недопоставки, лишних транспортных расходов, а также заморозки объекта на этапе ожидания производства недоставющего количества труб редкого вида, диаметра и толщины стенки.


Надеюсь мы помогли вам разобраться во многообразии рынка гладких ПНД труб.

Удачи вам в ваших делах!

Ваш Самотлор СтройСервис.
