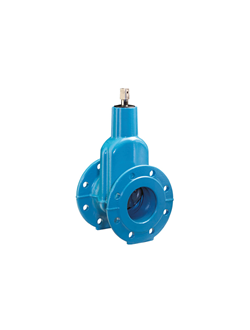

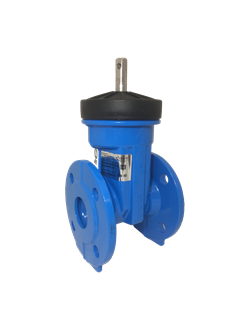

Упругозапирающая клиновая задвижка серии HAWLE-A DN50-65 DN80-300 со свободным проходным каналом

Клиновая задвижка серии HAWLE-A DN50-65 DN80-300 - это первая в мире упругозапирающая запорная фланцевая задвижка в монолитном корпусе. Данная технология производства монолитных задвижек позволяет обеспечивать непревзойденную прочность задвижки серии HAWLE-A.

Ввиду отсутсвия резьбового соединения крышки- опора шпинделя фиксируется в монолитном корпусе при помощи байонетного соединения - в результате чего стало возможным наносить эпоксидное покрытие по всей поверхности чугунной задвижки, сто гарантирует 100% защиту задвижки от коррозии по стандарту GSK.

Клин типа сендвич с двумя отдельными уплотнительными манжетами из элатсомера, а новая геометрия клина и уплотнений вкупе со специальными направляющими клина позволяют закрывать задвижку с минимальными усилиями в любой ситуации.

Что касается  конструкции направляющих клина - они выполнены из износостойкого пластика с повышенными характеристиками скольжения.

Подвижная гайка запорного клина обеспечивает надежную эксплуатацию при самых высоких нагрузках.

Втулка зафиксирована в монолитном кормусе задвижек HAWLE-A DN50-65 и DN80-300 байонетным соединением, с защитой от проворачивания, с несколькими уплотнительными соединениями круглого сечения.

Опора шпинделя на скользящих шайбах из износостойкого пластика.

Пригодность к безколодезной установке 100%

Совместимость задвижек HAWLE-A с электроприводами - несовместимы.

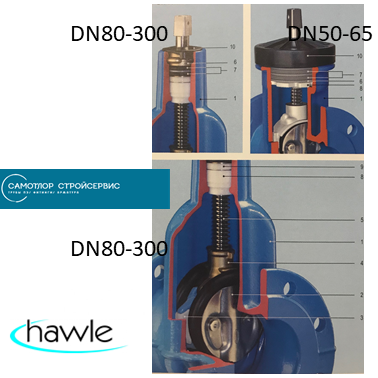

Задвижка клиновая HAWLE-A DN80-300 DN50-65 разрез


Материалы и технические особенности

1. Корпус выполнен методом литья из высокопрочного чугуна,

 Антикорозийное эпоксидное покрытие по свему корпусу,

2. Клин из POM (от DN50 до DN65) из высокопрочного чугуна с  эпоксидным покрытием,

От DN80 до DN300- пластины из нержавеющей стали + уплотнительные шайбы из эластомера,

3. Направляющие клина из износостойкого пластика,

4. Гайка клина из латуни,

5. Шпиндель из нержавеющей стали с накатаной резьбой, скользящая опора из РОМ,

6. Втулка с уплотнительными кольцами круглого сечения из РОМ для задвижек DN50 и DN65,

Втулка с уплотнительными кольцами круглого сечения из латуни для задвижек DN80 до DN300

7. Уплотнительные кольца круглого сечения из элатсомера,

8. Опоры шпинделя из РОМ,

9. Скользящая шаба из РОМ,

10. Пыльник из ПЭ.

Данные задвижки вы можете заказать и купить в компании Самотлор СтройСервис по бесплатному телефону 88003010612.
